售前客服
价格：电议
价格：电议
价格：电议
价格：电议
价格：电议
进口模具钢导航
冷作模具失效情况分析统计
时间:2015-11-21 15:01 作者:苏州瑞厚金属材料有限公司
已为46人解决问题

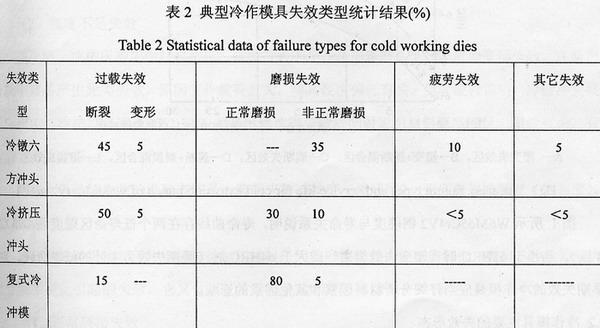

通过对国内冷镦、冷冲、冷挤压模具失效情况进行调查分析，统计结果图所示。
从图中结果看，冷作模具主要的失效形式是过载失效和磨损失效，约占失效总数的80％-90％。冷镦模具以裂断和非正常磨损(局部脱落)为主，冷挤压模具以脆断或者磨损失效为主，而冷冲模具主要以磨损失效为主。高工作应力，大波动应力的冷挤压和冷镦模具出现脆性的开裂失效比例明显高于低工作应力冷冲模。
图中收集的疲劳断裂失效比例较少，这与冷作模具材料大多采用高碳、高合金钢，硬度高达60HRC，疲劳断裂的形态难于区分和统计有关。
实际上冷作模具失效因素很多，除模具材料外，还与工作设备（精度和状况）、制品材质和表面质量、模具结构和加工精度、操作人员素质等多因素有关，其中一些随机因素给失效分析增加困难。
推荐产品
